一、18650锂电池组为什么要用点焊工艺?

18650圆柱锂电池被广泛应用于动力电池、储能、工具、消费电子等多个领域。组装成电池组时，需要将多颗电芯以镍带或镍片连接成串并结构，形成稳定可靠的电流通路。点焊工艺因其低热影响、接触电阻小、焊点一致性高等优点成为主流选择。相比螺钉压接、激光焊、超声波焊，点焊以其高性价比和工艺成熟度，在18650批量组装领域依然不可替代。

二、点焊机的基本类型与结构组成

1)电阻点焊机(脉冲点焊)

以电极夹持工件，通过瞬时大电流(数千安培)产生焦耳热，将镍带与电芯极柱局部熔化并瞬间固化，实现牢固连接。脉冲控制技术可精准设定电流强度与脉冲宽度，适应不同厚度和材质的焊接需求。

2)激光点焊机

利用高能激光束对焊接部位局部加热熔化，具备非接触、能量密度高、焊点微小等特点，但对反光金属适应性、成本和调试复杂度更高，多用于对热影响极其敏感或自动化程度更高的场合。

3)气动/伺服点焊头

无论采用哪种能量方式，现代点焊机普遍配置自动调压的气动或伺服焊头，确保每次焊接的压力一致，提高焊点稳定性和良率。

三、点焊工艺核心参数详解

1)焊接电流：决定焊点熔化深度与牢固度，过低导致虚焊，过高则易损伤电芯极柱或烧穿镍带。根据镍带厚度(0.10.3mm常见)，电流通常在15004000A范围内调节。

2)脉冲宽度与波形：短脉冲减少热扩散，?；ぜ槐还?。多段脉冲(预热-主焊-缓冷)能有效消除“飞溅”与应力集中，提高焊接一致性。

3)加压力：电极夹持压力直接影响接触电阻与焊点形态。压力过小易虚焊、过大则金属溢流、变形。常规气缸/伺服系统可做到±0.1kg级别的调节。

4)电极材质与维护：采用高导电、高硬度的钨铜、铬锆铜等，保证电流通过能力和耐磨性。焊接数千次需定期更换或打磨电极端面，保持形状和接触一致。

5)冷却系统：高频点焊下，电极温升快，需要水冷或风冷系统保障连续作业不降额。

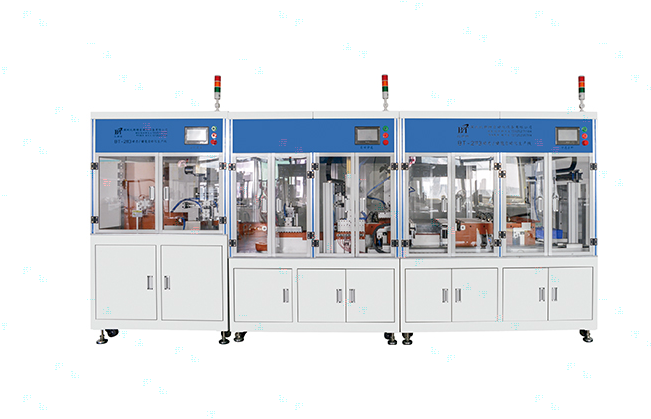

四、自动化点焊机的结构与功能

1)电池组自动排料：伺服传动/步进电机精确定位18650电芯与镍带，实现高密度组装与重复焊点定位，减少人工干预。

2)视觉定位与误差补偿：集成工业相机，自动识别电池极柱、镍带位置，对极柱偏心、误差积累做实时补偿，提升焊接命中率。

3)参数自动切换：对不同电芯/镍带厚度或不同焊接部位(正负极、汇流条等)自动调用最佳工艺参数，减少换线调整时间。

4)焊点质量监测：通过焊接波形、温度或电阻在线监控，实时判断虚焊、烧穿、飞溅等异常，配合NG报警或自动隔离。

5)MES数据对接：每个焊点的参数、波形、设备状态可自动上传，便于产品追溯、质量管理和工艺优化。

五、影响焊接质量的关键因素

1)极柱与镍带表面清洁度：油污、氧化膜会显著增加接触电阻，导致局部过热或虚焊。自动化产线常配有等离子/刷洗/清洗工位。

2)极柱设计与一致性：不同厂商极柱直径、厚度、材料略有差别，需针对性调整工艺窗口。过薄或有复合涂层的极柱更要谨慎设定电流和压力。

3)镍带材质与批次差异：高纯镍、镀镍钢带等材料导电性和焊接性能不同。批次变化时建议重新做焊接样本和拉力测试。

4)环境因素：温度、湿度、粉尘等环境变化会影响焊点一致性。产线建议恒温、洁净、低湿运行。

六、焊点质量检测与验证

1)拉力测试：每批次抽样，镍带与极柱的焊接拉脱力需达到标准(常见为≥30N)，防止运输、震动中脱焊。

2)外观与尺寸检测：高倍率相机自动识别焊点形态、飞溅、烧穿、漏焊、虚焊等，分级判定NG类型。

3)电阻测试：对每个焊点串联微欧计，监控接触电阻，确保焊点低阻抗。

4)X光/断面分析：对工艺改进或新批次上线，抽样做X射线/切片检查，分析焊接区熔核与金相组织。

七、自动点焊机的运维与优化

1)日常维护：定期清洁焊头、电极、冷却管路。检查气动/伺服系统运动部件，防止夹持异常。

2)参数管理：设立工艺配方库，锁定成熟参数，对新材料、新批次先做小批试焊并留存样本。

3)消耗品更换：电极、镍带、夹具等，按寿命台账定期更换，保证设备稳定运行。

4)异常响应机制：设自动报警与?；?，防止连续出现虚焊、烧穿带来大批量质量隐患。

5)培训与工艺迭代：操作与工程团队定期培训，跟踪行业新材料、新工艺，对点焊工艺库持续升级。

八、常见应用场景与选型建议

1)动力电池PACK厂：大批量自动化组装，选配多头伺服点焊、视觉识别、MES数据管理，追求高节拍与批次一致性。

2)储能电池制造：对组装柔性和焊点质量有更高要求，需支持多型号切换和可追溯管理。

3)电动工具、消费电子：中小批量自动化，重视设备调节便捷性和维护简单。

4)研发/试制场合：可选桌面式手动点焊机，侧重参数调节灵活和测试便捷。

九、点焊与其他工艺的对比与发展趋势

点焊 vs 激光焊：点焊更适合标准化批量、材料通用性好，激光焊适合特殊需求和极高精度场合，但成本和技术门槛高。

点焊自动化升级：随着自动化、智能化提升，点焊机已能实现自学习工艺窗口、在线自诊断、预测性维护等智能功能，为高端制造提供保障。

绿色制造与品质提升：点焊工艺持续优化，推动焊点小型化、低能耗、低飞溅和无污染，顺应锂电池行业高质量和环保要求。

十、实施与管理的核心要点

1)方案设计：根据电池组结构、极柱和镍带规格，匹配合适的点焊方式和自动化等级。

2)工艺验证：通过小批试焊、拉力与电阻测试，优化焊接参数，锁定最优窗口。

3)设备集成：和组装、检测、包装等工序高效衔接，形成自动化生产闭环。

4)数据追溯：建立焊点数据采集与分析系统，实现品质监控和异常溯源。

5)维护升级：定期检修与升级，及时响应原材料变化和市场新要求。

18650锂电池组点焊机在现代电池组装制造中扮演着不可替代的角色。从焊接电流、脉冲宽度到压力与检测系统，每一项参数和功能都是对产品安全性和一致性的直接保障。未来点焊设备将继续向更高自动化、更强智能化和更优品质方向升级，为动力与储能电池组的大规模、高标准生产持续赋能。
